一、在線式過濾裝置介紹

該裝置用于潤滑油站 液壓油油站系統，油田流體、注系統循環過濾，能有效去除潤滑油中混入顆粒等雜質。

本裝置具有去除油中的顆粒物及其他污染物，達到凈化過濾的作用。

1、系統流程及參數

在線式過濾裝如下圖所示。 通過進油閥門的切換，可以實現過濾釜過程連接的切換功能，兩個過濾釜可以串聯使用。

設備進出口設有監控壓力表，過濾器本體1、2的頂部裝有正常泄壓閥，確保設備在使用過程中不超壓。

在線式過濾裝參數如下：

極限耐壓：0.8MPa 工作壓力：0.5MPa

罐體材質：Q235或304不銹鋼

壺身尺寸： mm，高度：mm

壺蓋開合形式：快開結構

過濾介質：油、水、顆粒物

濾芯材質：親水疏油層納米材料

二、單元組成及功能

在線式過濾裝主要由過濾釜、滑移系統、濾芯、管道及閥門組等組成。

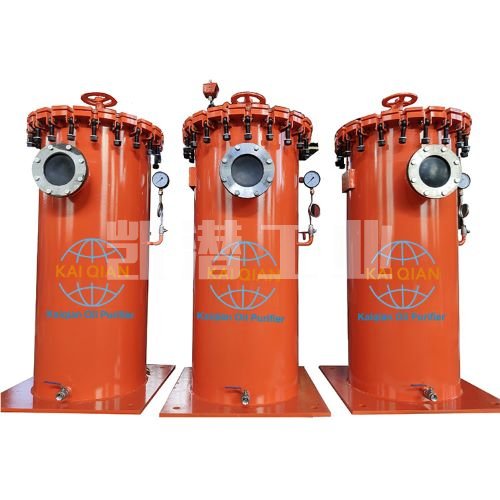

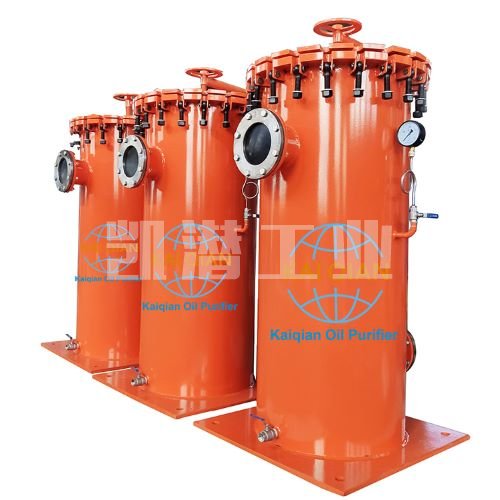

整體外觀及配管連接如下

根據工藝要求設置兩套過濾釜，一備一用，分別為過濾釜1和過濾釜2。根據過濾所需的功能，系統采用管道連接，_大壓力 系統壓力為0.5MPa，管道與過濾釜1、過濾釜2與閥門選用耐壓0.5MPa規格連接。

1.過濾釜總成由釜蓋、鎖緊螺釘、釜體支架、分層濾芯、筒體和連接管路組成。

2.釜蓋采用Q235或304材質。 加工后，經過拋光和局部拉絲，外形美觀。

3.鎖扣和鎖緊螺釘是釜蓋和過濾桶的鎖緊機構。 旋上鎖扣和鎖緊螺絲后，釜蓋通過快開結構用螺栓鎖緊，考慮受力的均勻性，圓周均勻排列多個鎖具可轉動鎖定，保證釜體不會產生應力集中。

4.釜體支架焊接固定在過濾釜上，通過支架固定在橇體的橫梁上，并用螺栓鎖緊，防止過濾釜振動和松動。

5.分層濾芯采用特殊材料加工成型，可實現對油水的親油疏水作用。 同時，使用燒結濾芯復合后，流體中的顆粒也會被一起過濾。

6.過濾器體內是由外向內排列有多個濾芯。 環形濾芯通過多重分離過濾實現油水的過濾效果，_后過濾后的流體從中間流出，接通或斷開由閥門控制。

7.系統連接管路與兩個過濾釜通過閥門和貫通件連接后，將密封墊安裝到位。 通過以上圖中所示的連接方式，可以通過閥門的切換來實現過濾釜1和過濾釜2的串并聯。 兩個過程切換，過濾后的流體可通過專用排出口排出。

四． 設備配置

注：設備整體設計需和客戶提供過濾介質參數后確定。
